Fiche technique
EN 14399-1-3-6
Conditionnement : 10 pièces / boîtes

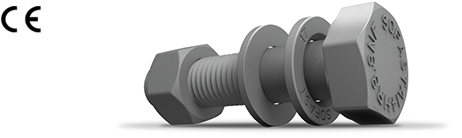

CARACTÉRISTIQUES DIMENSIONNELLES DU BOULON
| Revêtement | Galvanisé à chaud |
|---|---|
| Epaisseur minimale (en μm) | |
| Individuelle | 45 |
| Moyenne | 50 |
| Données dimensionnelles (en mm) | M27 | ||
| Pas du filetage | P | / | 3,00 |
| Cote de clé (surplat) | s | min. | 45,00 |
| max. | 46,00 | ||
| Cote sur angle | e | min. | 50,85 |
| Hauteur de tête | k | min. | 16,10 |
| max. | 17,90 | ||
| Moyenne entre sur angle et surplat | d m | / | 47,93 |
| Hauteur écrou | m | min. | 22,50 |
| max. | 23,80 | ||
| Ø extérieur rondelle | d 2 | min. | 49,00 |
| max. | 50,00 | ||
| Epaisseur rondelle | h | min. | 4,40 |
| max. | 5,60 | ||
| Section | A s | / | 459 |
| Longueur nominale (en mm) | 70 | ||
|---|---|---|---|
| Longueur | l | min. | 68,50 |
| max. | 71,50 | ||
| Longueur de tige lisse | l s | min. | / |
| Distance entre la face d'appui et le 1 er filet complet |
l g | max. | 12,00 |
| Longueur de filetage | b(réf.) | / | 60,00 |
| Epaisseur serrée avec 2 rondelles t s2 (en mm) | ||
|---|---|---|
| (l) mm | t s2 min | t s2 max |
| / | / | / |
| 70 | 16 | 30 |
| 80 | 16 | 40 |
CARACTÉRISTIQUES MÉCANIQUES DU BOULON
| Couple de pose (N.m) calculé en fonction du cœfficient k | ||
|---|---|---|
| k | 0,75 M r,i | 1,1 M r,i |
| 1 ère étape | 2 ème étape | |
| 0,110 | 716 | 1050 |
| 0,115 | 748 | 1097 |
| 0,120 | 781 | 1145 |
| 0,125 | 813 | 1193 |
| 0,130 | 846 | 1241 |
| 0,135 | 878 | 1288 |
| 0,140 | 911 | 1336 |
| 0,145 | 943 | 1384 |
| 0,150 | 976 | 1431 |
| 0,155 | 1008 | 1479 |
| 0,160 | 1041 | 1527 |
| Valeurs de précontrainte : | |
|---|---|
| Précontrainte de calcul F p,C | 321 kN |
| Précontrainte de pose 1,1 F p,C | 353 kN |
F p,C : précontrainte minimale nominale telle que définie dans EN 1090-2 avec F p,C =0,7 fub x As
| Résistance de calcul individuelle pour les fixations sollicitées au cisallement et/ou à la traction | ||
|---|---|---|
| Résistance au cisaillement par plan de cisaillement F v,Rd | Résistance à la traction F t,Rd | |
| Dans la partie filetée 184 kN |
Dans la partie non filetée 275 kN |
330 kN |
CARACTÉRISTIQUES MÉCANIQUES DES COMPOSANTS

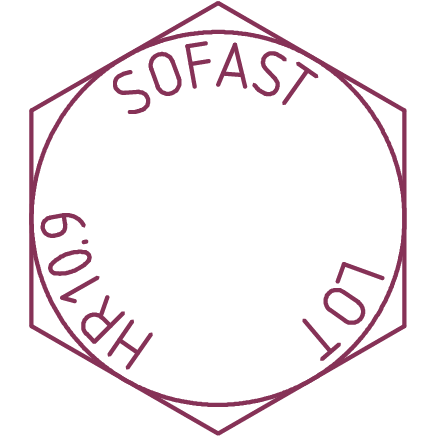

VIS M27X70
CLASSE 10.9 SUIVANT NF EN ISO 898-1 ET SUIVANT EN 14399-3
| Résistance à la traction R m , Mpa |
|
|---|---|
| Min. | 1040 |
| Dureté Brinell HBW | |
|---|---|
| Min. | 316 |
| Max. | 375 |
| Résilience KV, J à -20°C | |
|---|---|
| Min. | 27 |

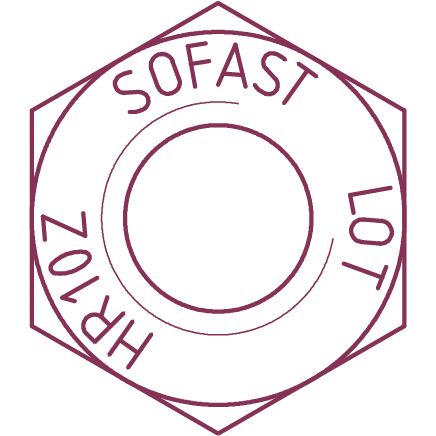

ECROU M27
CLASSE 10 SUIVANT NF EN ISO 898-2 ET SUIVANT EN 14399-3
| Dureté Vickers, HV | |
|---|---|
| Min. | 272 |
| Max. | 353 |
| Charge d'épreuve S p,N | |
|---|---|
| Charge | 532 400 |
Suivant EN 14399-3

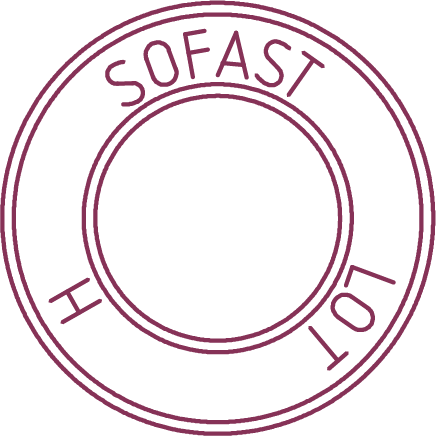

RONDELLE 27
RONDELLE H, SUIVANT EN 14399-6
| Dureté Vickers, HV | |
|---|---|
| Min. | 300 |
| Max. | 370 |
